Les panonceaux-schémas M7 représentent le carrefour qui va être abordé.

Ils sont utilisés soit sur l’itinéraire prioritaire, soit sur les branches non prioritaires d’un carrefour.

Ils sont composés de deux types de trait :

• un trait large unique schématisant le tracé de la route prioritaire,
• un ou plusieurs traits minces schématisant les branches non prioritaires.

Les schémas représentatifs des carrefours peuvent être nombreux. On utilise pour les dessiner et les dénommer les règles indiquées ci-après :

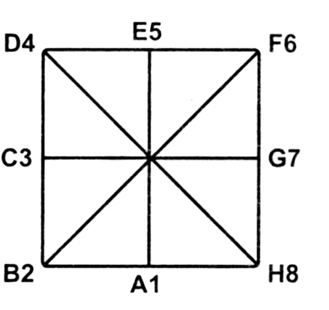

Le schéma est dessiné à partir des diagonales et des médianes du panonceau. Leur ensemble forme huit segments de droite ayant pour origine le centre du carré ; chacun de ces segments est désigné par une lettre de a à h s’il représente une route à priorité (trait large), par un chiffre de 1 à 8 s’il représente une branche non prioritaire.

On trace le schéma du carrefour en utilisant uniquement ces huit segments en retenant ceux qui se rapprochent le plus du tracé réel.

Le segment vertical sud figure dans tout schéma. Il représente la branche sur laquelle est implanté le panonceau. Il est désigné par « a » s’il représente une route prioritaire (trait large), par « 1 » s’il représente une branche non prioritaire.

Pour référencer le schéma d’un panonceau, on commence par désigner la branche sud (soit a, soit 1), puis on désigne la ou les branches prioritaires et enfin les branches (ou les autres branches) non prioritaires :

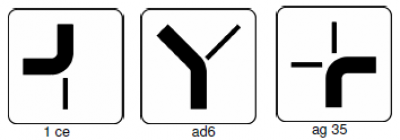

Exemples :
