1.Types de caractères.

Les inscriptions sur les panneaux sont composées en caractères droits de type L1, L2 ou L5, ou en caractères italiques de type L4 dont les modèles figurent en annexe.

2.Signes diacritiques.

Les accents, trémas, cédilles doivent figurer sur les lettres minuscules et majuscules. Il n'y a pas de point sur les I et J majuscules. En signalisation dynamique, sur les panneaux à décor continu ou discontinu matriciel, les signes diacritiques peuvent être omis pour des raisons techniques.

3.Symboles d'unités.

Les symboles d'unités utilisés sont les suivants : t (tonne), km (kilomètre), m (mètre), h (heure), min (minute), € (euro).

4.Nombres décimaux.

Lorsque sur les panneaux, panonceaux et symboles, figure un nombre décimal, le chiffre des unités est séparé du chiffre des décimales par une virgule.

5.Signes et symboles spécifiques

En signalisation dynamique, les signes définis à l'article 141 de la 9ème partie, ainsi que le tiret, la barre oblique, le point, les deux points, la virgule, l'apostrophe et l'esperluette, peuvent être utilisés.

1) Sur les panneaux à décor continu, les inscriptions sont composées, dans la majorité des cas, de caractères majuscules droits de type L1 pour les panneaux à fond clair et de type L2 pour les panneaux à fond foncé.

Les inscriptions sur les panonceaux sont réalisées à l’aide de caractères de type L1.

Les caractères italiques de type L4 sont utilisés pour les inscriptions sur les panneaux C14, C23, C62, CE3b, CE50, D46a, D46b, D47a, D47b, D47c, D48a, D48b, D48c, E31, E32, E33, E34, E38, H31, H32 et les panneaux de type SR.

Les caractères italiques de type L4 sont également utilisés pour les inscriptions secondaires ou complémentaires sur les panneaux de type D et EB.

Les caractères de type L5 sont utilisés pour les inscriptions sur les panneaux d'animation de type H10, sur les panneaux de balisage des itinéraires touristiques de type H20 et sur les panneaux E36 de localisation d'un département ou d'une région administrative.

2) Sur les panneaux à messages variables à décor discontinu matriciel (XC50 et KXC50), les caractères qui peuvent être utilisés sont de type L11. Pour les autres panneaux à messages variables on peut utiliser les caractères L11 ou L12. Toutefois, sur un même panneau, un seul type de caractères est utilisé (cf. paragraphe G ci-après).

3) Sur les panneaux à messages variables à décor discontinu non matriciel, les caractères utilisés se rapprochent au mieux des types L1, L2 et L4.

Pour chaque type de caractère, la dimension est définie par la hauteur de la majuscule.

Les différentes gammes de hauteur de caractères sont les suivantes : 400, 320, 250, 200, 160, 125, 100, 80, 62,5, 50, 40, 30 et 20 mm.

Les hauteurs de caractères des inscriptions des panneaux de type A, B, C et CE dans les différentes gammes se déduisent par homothétie de celle définie pour la gamme normale. Font exception :

• les panneaux B19, B29, B39, B49, C50 et KC1 pour lesquels elles sont adaptées à la longueur des inscriptions ;
• les panneaux C14 et C23.

Celle-ci est traduite implicitement par les gammes d'utilisation des panneaux sachant que la petite gamme est principalement réservée pour un usage urbain.

Lorsqu’une indication principale en caractères droits (de type L1 ou L2) est suivie d’une indication secondaire (précision de quartier), celle-ci figure en caractères italiques de type L4 d’une hauteur inférieure d’une gamme.

Elle est donnée pour chaque type de panneau dans les parties correspondantes de la présente instruction.

Chaque mention est en général écrite sur une ligne. Elle est au besoin abrégée pour respecter cette règle (cf. art 81-1, paragraphe A, de la 5ème partie).

La distance d’implantation, lorsqu’elle est prévue, est portée en mètres et arrondie suivant les dispositions de l’article 9-1. Malgré une distance d’implantation en général supérieure à 200 m, celles ci sont toujours portées en mètres, et arrondies aux 100 m les plus voisins, pour les panneaux D74a et D74b.

Les indications des distances sur les panneaux directionnels sont traitées à l’article 81-1, paragraphe C de la 5ème partie.

Pour une bonne lisibilité des panneaux de type D (y compris les panneaux de type Da), Dv, Dc, E, EB et H, la hauteur des caractères est fonction de la vitesse d'approche des véhicules.

Le choix de la hauteur des caractères des panneaux D et Da est traité à l’article 83, celui des panneaux H à l’article 87-1, celui des panneaux Dv à l’article 91-1, celui des panneaux Dc à l’article 94-1, et celui des panneaux E et EB à l’article 99-1 de la 5ème partie.

Les caractères utilisés sur les panneaux à messages variables sont ceux du type L11 et L12 tels que décrits en annexe.

Chaque caractère L11 est inscrit dans une matrice rectangulaire qui comporte au minimum cinq points de large sur sept points de haut.

Chaque caractère L12 est inscrit dans une matrice rectangulaire comportant au minimum 16 segments, à l’exception des chiffres qui peuvent être inscrits dans une matrice d’au moins 7 segments.

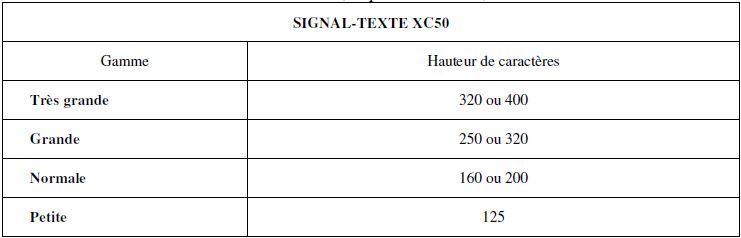

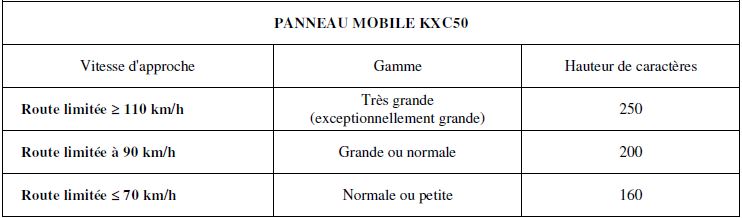

Pour la lisibilité des panneaux à messages variables, des hauteurs minimales de caractères L11 ou L12 doivent être respectées. La hauteur des caractères affichés sur un même panneau XC50 ou KXC50 est constante. Ces hauteurs minimales, exprimées en mm, sont les suivantes :

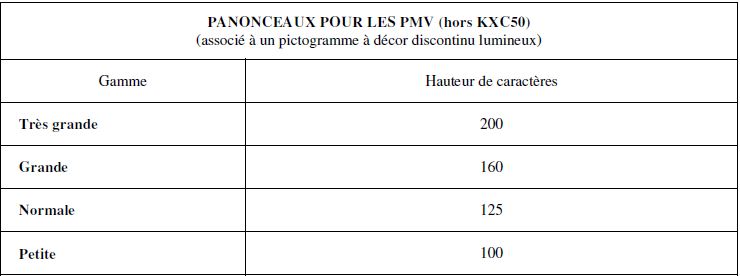

La hauteur de caractères du panonceau associé au pictogramme d'un panneau à message variable reste inférieure à la hauteur des caractères affichés par le signal-texte XC50. La disposition du signal-texte XC50 et du panonceau est représentée en annexe de la 9ème partie de la présente instruction.

Lorsque différents éléments d'un panneau à message variable (signal-texte XC50, pictogramme et panonceau additionnel) sont associés dans un même ensemble, ils sont de la même gamme.
