Les signaux d'affectation de voies R21 servent :

• soit à optimiser l'utilisation des voies d'une chaussée à double sens de circulation lorsque le trafic subit de fortes variations alternantes ;
• soit à condamner occasionnellement certaines voies pour des raisons de sécurité, d'exploitation ou de contrôle individuel, en particulier sur les voies de péage.

Ils sont notamment utilisés lors des mesures d’affectation variable des voies décrites à l’article 175.

Les signaux d'affectation de voies R21 comprennent les feux suivants:

• R21a : symbole lumineux rouge en forme de croix de Saint-André, inscrit centré dans un carré sombre.
• R21b : symbole lumineux vert en forme de flèche verticale pointe en bas, inscrit centré dans un carré sombre.
• R21c : symbole lumineux jaune clignotant en forme de flèche oblique à 45° orientée vers le bas à droite (R21cd) ou à gauche (R 21cg), inscrit centré dans un carré sombre.

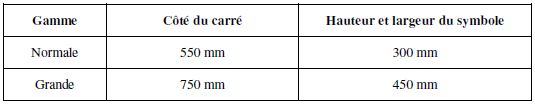

Les dimensions sont les suivantes :

La grande gamme doit être utilisée sur routes à chaussées séparées (vitesse maximale autorisée : 110 ou 130 km/h) ; sur les autres routes, les deux gammes peuvent l'être.

Dans les tunnels, où l’environnement lumineux est homogène et constant, la dimension du carré peut être réduite jusqu'à celle du symbole.

Tous les signaux situés dans un même profil en travers constituent une « rampe » ; ils doivent être de même taille et les technologies utilisées en favoriser la perception en tant que message global et homogène.

Les rampes sont fixées sur portiques, sur passages supérieurs ou, dans le cas des tunnels, sur poutres ou directement dans la voûte.

Un système de signaux d'affectation de voies se compose de plusieurs rampes successives comportant, par sens de circulation, au-dessus de chacune des voies et dans l'axe de celles-ci, un caisson permettant d'afficher l'ensemble des signaux R21a, R21b, R21cd et R21cg. L'ensemble des signaux affichables peut toutefois s'adapter au mode d'exploitation adopté et ne pas comporter un signal qui ne serait jamais utilisé.

En règle générale, un espacement de 200 à 400 m environ entre rampes ou portiques est à respecter, de façon à assurer une continuité dans la lisibilité des signaux.

Pour les tunnels de plus de 800 m de longueur qui font l’objet d’une surveillance humaine, permanente ou non, et possèdent plus d’une voie par sens, la signalisation doit comporter des signaux d’affectation de voies en amont de l’ouvrage (au moins deux rampes), puis à la tête, et ensuite à l’intérieur du tunnel avec une inter-distance de l’ordre de 200 m en tunnel urbain et 400 m en tunnel non urbain, inter-distance susceptible d’être réduite de façon à assurer la continuité de la lisibilité de la signalisation.

Les signaux sont fixés à une hauteur minimale correspondant au gabarit de la route auquel s'ajoute une revanche de 0,10 m pour l'entretien de la chaussée et une revanche de 0,50 m pour la protection de la signalisation.

Toutefois, ceci ne s’applique pas en tunnel.

Les signalisations horizontales et verticales doivent être compatibles avec les différents modes d'exploitation envisagés et notamment le marquage lorsque plusieurs voies sont affectées dans le même sens.
