Dans les tableaux ci-après, toutes les dimensions des panneaux sont exprimées en millimètres.

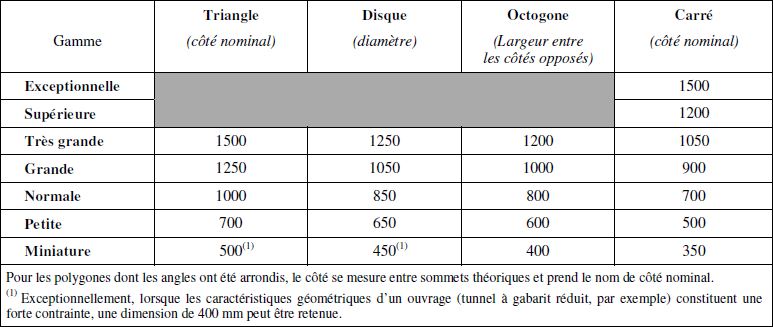

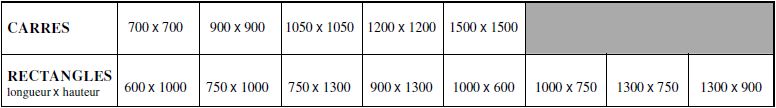

1) Pour les panneaux de type A, AB, B, C, CE, il existe sept gammes de dimensions définies dans le tableau ci-dessous :

Les dimensions de l’encart du panneau B1j sont identiques à la gamme de dimensions du panneau B1 qu’il remplace (conformément à l’article 50-1). La gamme du panneau carré comportant l’encart est de deux gammes supérieures à celle de l’encart.

Le panneau CE3b n'a pas de dimension prédéfinie.

Le panneau complémentaire CE100 a les dimensions du registre de panneaux CE sous lequel il est placé.

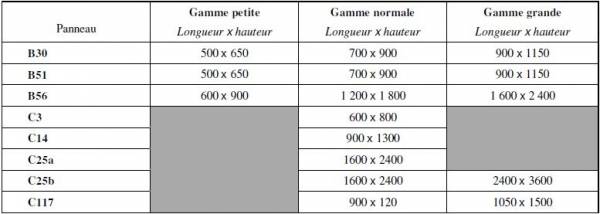

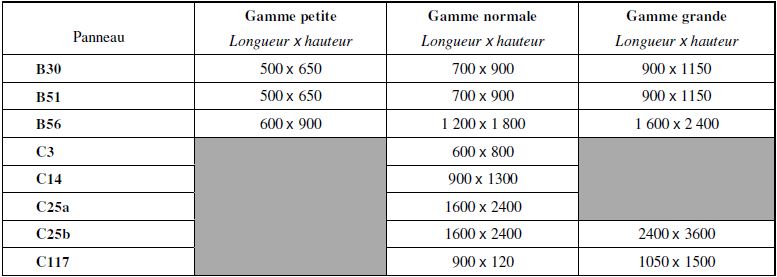

Les panneaux B30, B51, B56, C3, C14, C25a, C25b et C117 ont des dimensions spécifiques définies dans le tableau ci-après:

En règle générale, on utilise des panneaux de la gamme normale.

Les gammes exceptionnelles et supérieures sont réservées aux panneaux de type C et CE lorsqu'ils sont exclusivement employés pour la présignalisation des aires annexes sur routes et autoroutes.

Elles permettent d'ajuster la largeur cumulée des panneaux C et CE à celle du registre supérieur, qui concerne le repérage de l'aire.

Les panneaux de la très grande gamme sont employés sur les autoroutes, sauf impossibilité technique d’implantation.

Sur les autres routes, les panneaux de la grande gamme doivent être employés lorsque la gamme normale n’offre pas des conditions de lisibilité optimales au regard de la vitesse pratiquée.

Les panneaux de la petite gamme sont utilisés quand il y a des difficultés pour l'implantation de panneaux de la gamme normale (rangée d'arbres près de la chaussée, route de montagne, accotements réduits, en tunnels, trottoirs étroits, etc.).

Les panneaux miniatures ne sont utilisés qu'exceptionnellement, et exclusivement en agglomération et en tunnel, s'il s'agit de satisfaire à des considérations esthétiques, ou dans les cas d'implantation particulièrement difficile lorsque la dimension des panneaux de la petite gamme reste encore trop importante.

Lorsqu'on veut particulièrement appeler l'attention sur un signal (généralement de danger), on peut adopter pour celui-ci une dimension de la classe supérieure à celle normalement utilisée sur la même route. On ne doit recourir à cette faculté qu'exceptionnellement.

On peut également adopter des panneaux d'une dimension de classe supérieure pour les panneaux de réglementation du stationnement par zone (cf. art. 55-1 et 68-20 de la 4ème partie).

La signalisation destinée aux seuls cyclistes peut être de la petite dimension, voire, en agglomération, de la dimension miniature.

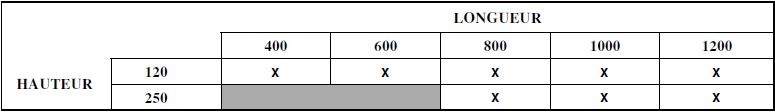

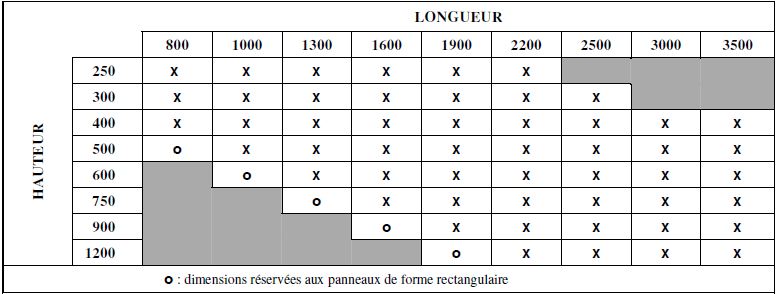

2) Les dimensions des panneaux D, Da, E, EB et KD dépendent des inscriptions qu'ils portent. Ces dimensions sont choisies parmi celles données dans le tableau ci-dessous :

Pour les longueurs supérieures à 3500 mm et pour les hauteurs supérieures à 1200 mm, les dimensions augmentent avec un pas de 100 mm.

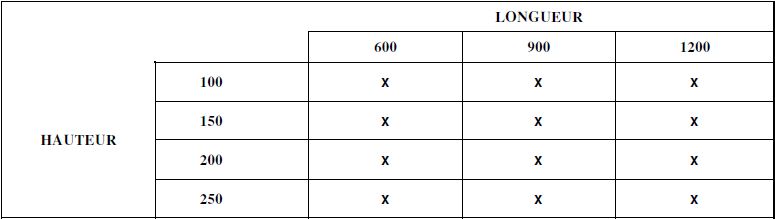

Les dimensions des panneaux D29 sont choisies parmi celles données dans le tableau ci-dessous :

3) Les dimensions des panneaux Dv sont les suivantes : 200 mm x 200 mm pour le Dv11, longueur 300 mm x hauteur 200 mm pour les panneaux Dv21c, Dv43c et Dv43d.

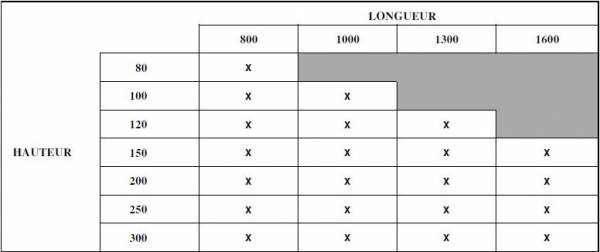

Pour les panneaux Dv12, Dv21a, Dv21b, Dv43a, Dv43b et Dv 61, les dimensions sont choisies parmi les suivantes :

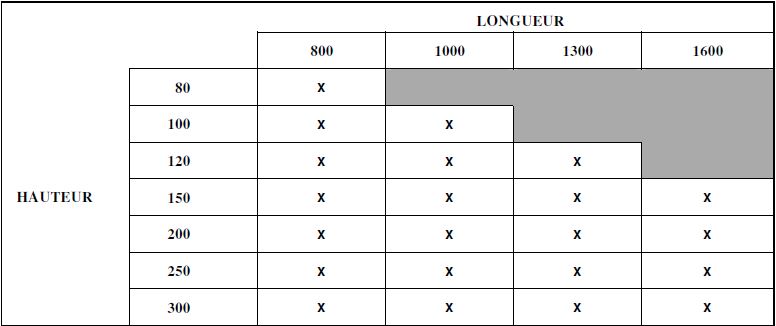

Les dimensions des panneaux Dv42a et Dv42b sont choisies parmi les suivantes :

4) Les dimensions des panneaux Dc sont les suivantes :

5) Les dimensions des panneaux Dp sont les suivantes : longueur 600 mm x hauteur 120 mm pour le Dp1 et longueur 700 mm x hauteur 200 mm pour le Dp2.

6) Les dimensions des panneaux de type H ne sont pas prédéfinies. Les caractéristiques auxquelles doivent répondre les panneaux de type H10 sont précisées à l’article 88 de la 5ème partie.

Les dimensions des panneaux de type H20 et H30 dépendent des inscriptions qu'ils portent. Elles sont choisies parmi celles données dans le tableau figurant au début du 2).

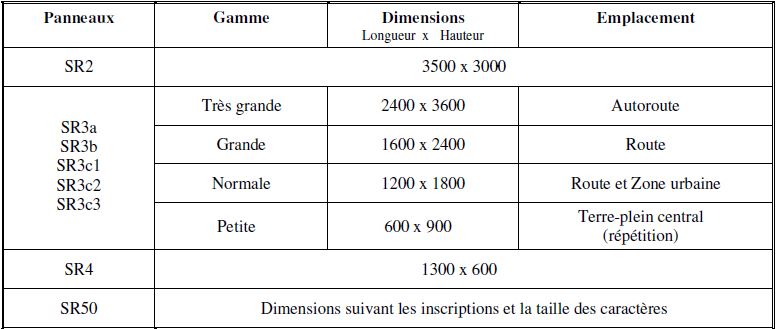

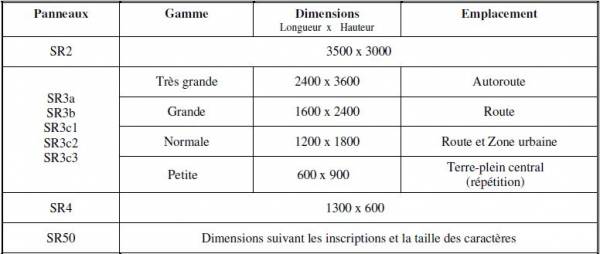

7) Les dimensions des panneaux SR sont les suivantes :

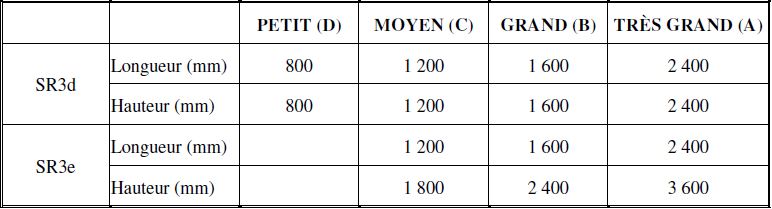

Le panneau SR3d correspond à des usages en agglomération, hors agglomération ou pour les rocades et boulevards périphériques, voies express et autoroutes urbaines.

Le panneau SR3e correspond à des usages hors agglomération ou pour les rocades et boulevards périphériques, voies express et autoroutes urbaines.

La taille moyenne (C) est prévue pour une vitesse maximale autorisée de 50 ou 70 km/h.

La taille grande (B) est prévue pour une vitesse maximale autorisée de 90 km/h.

La taille très grande (A) est prévue pour une vitesse maximale autorisée de 110 ou 130 km/h. »

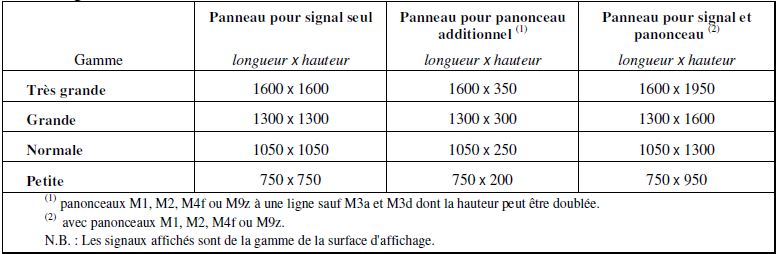

8) En signalisation dynamique, les panneaux à caissons ont les dimensions minimales de la surface d'affichage suivantes :

Les autres panneaux ont soit les mêmes dimensions que les signaux, soit les dimensions définies ci-dessus.
